Аппарат стыковой сварки труб 315-630 мм Kamitech KmT 630A

Машины стыковой сварки серии KmT 630A предназначены для сварки пластиковых труб и фитингов диаметром 315, 355, 400, 450, 500, 560, 630 мм из группы термопластов (ПЭ, ПП, ПБ и ПВДФ). Выпускаются в двух вариантах управления сварочными процессами - ручном и автоматическом. Общая мощность потребления - 380 В/10200 Вт.

Аппарат стыковой сварки KamiTech KmT 630A с автоматическим управлением

   Стыковая сварка предназначена для соединения встык полиэтиленовых труб между собой и с фитингами диаметром от 315 мм до 630 мм. Стыковой сварочный аппарат KmT 630А имеет компактные размеры и небольшой вес, поэтому удобен в работе и при транспортировке. Универсальная конструкция узлов позволяет производить сварку труб всех производителей в широком диапазоне параметров.

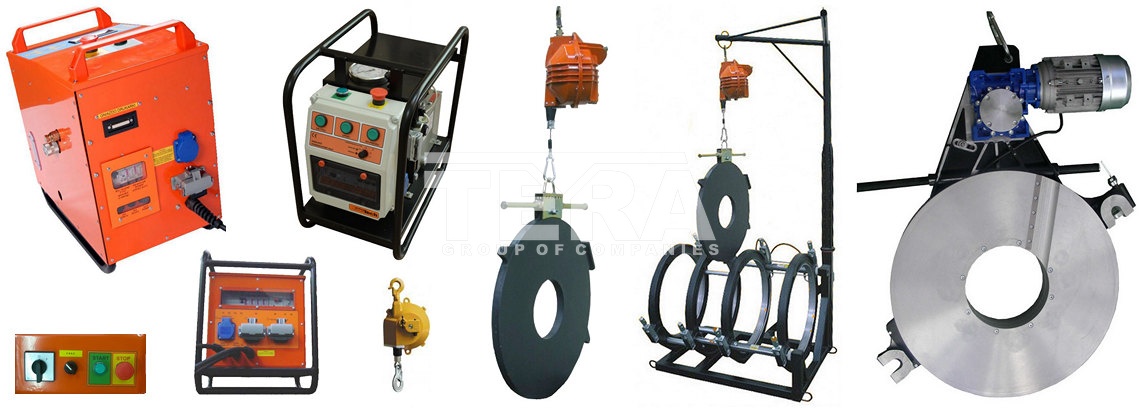

Базовый комплект поставки:

• - Гидравлический блок с ручным или автоматическим управлением;

• - Нагревательная плита 180 ― 240°C;

• - Электрический торцеватель;

• - Гидравлический центратор;

• - Стойка для транспортировки.

Дополнительная  комплектация:

• - Редукционные вкладыши 315, 355, 400, 450, 500, 560 мм.;

• - Принтер под термопечать;

• - Адаптер Centronics–USB для сварочных машин, оборудованных соединением Centronics;

• - Адаптер RS232–USB для сварочных машин, оборудованных соединением RS 232;

• - Ноутбук для архивации данных на стройплощадке;

• - Электрический генератор необходимой мощности.

• Гидравлический агрегат с ручным управлением KmT 630

• Центратор с гидравлическим приводом KmT 630

Основные зажимы на диаметр 630 мм с двухсторонним креплением верхнего полукольца, а также зажимными винтами,
благодаря которым труба легко фиксируется и производится радиальная и осевая подгонка труб.
Вес центратора - 145 кг, габариты 1200х850х800 мм.
В комплект центратора входят гидравлические шланги.
Редукционные вкладыши 315-355-400-450-500-560 мм, приобретаются отдельно.


• Нагревательный элемент KmT 630

Электронная регулировка температуры 180-240С°, тефлоновое покрытие зеркала.
Напряжение - 380 В, мощность - 7000 Вт, вес - 50 кг, габариты 800х860х50 мм.

• Торцеватель электрический KmT 630

Предназначен для формирования плоской параллельности трубных торцов.
Напряжение - 220 В, мощность - 1010 Вт, вес - 114 кг, габариты 800х940х350 мм.

• Транспортировочный модуль

Вес - 27 кг
Габариты - 500х550х250 мм

Встык сваривают полиэтиленовые трубы и фитинги одинакового диаметра и SDR, изготовленные из одной марки полиэтилена.
Стыковую сварку полиэтиленовых труб рекомендовано проводить при температуре воздуха от -10°С до +40°С при относительной влажности не >75%.
Сварка полиэтиленовых труб встык выполняется в несколько этапов:

1. - установка, фиксация трубы (фитинга) зажимами центратора;
2. - торцевание устройством с электрическим приводом;
3. - проверка кольцевого сопряжения;
4. - обезжиривание обработанной поверхности;
5. - разогрев торцов трубы/фитинга нагревателем;
6. - удаление нагревателя из зоны сварки;
7. - соединение труб/фитингов встык под давлением;
8. - остывание.

  В сварочном аппарате KmT 630 (с ручным управлением) оператор устанавливает параметры сварки по таблицам сварки и имеет возможность вручную регулировать время/давление на отдельных фазах сварки. Упрощенная конструкция устройства предоставляет оператору полный контроль над процессом сварки не предусматривающего дополнительных контрольных систем.
  В сварочном аппарате KmT 630A (автоматическое управление) процесс сварки упрощается до минимального вмешательства оператора. Его роль заключается в вводе параметров сварных труб (диаметр трубы и SDR). Устройство автоматически рассчитывает и корректирует параметры в зависимости от погодных условий, в которых выполняется сварка. На протяжении всего процесса устройство предоставляет оператору через ЖК-дисплей данные о текущей фазе сварки и корректирует технические действия (например, вставка/удаление торцевателя, нагревательного зеркала, и т.п.).
После завершения сварочных процессов данные обо всех параметрах сварки по каждому шву сохраняются в памяти устройства. Через порт USB они могут быть переданы на компьютер с операционной системой Windows и обработаны программным обеспечением «Аппарат».

Дополнительное оборудование:

- Редукционные вкладыши 315, 355, 400, 450, 500, 560 мм
