Цеховая машина для сварки фитингов Ø90-315 мм., Nowatech ZHSN-315E
Сварочная цеховая машина для фитингов диаметром до 315 мм с протоколированием

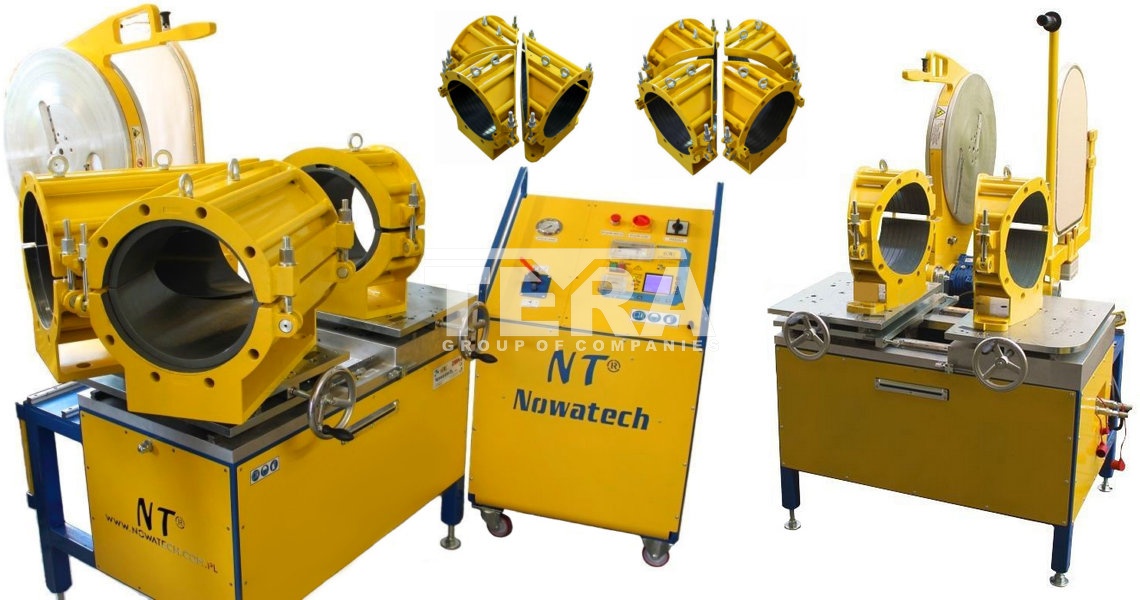

Цеховой аппарат для сварки фитингов Nowatech ZHSN-315E
Предназначен для производства отводов, тройников, крестовин методом стыковой сварки с использованием труб из PP/ПП (полипропилен), PE/ПЭ (полиэтилен), PB/ПБ (полибутен), PVDF/ПВДФ (поливинилиденфторида) диаметром 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 мм.
Выпускается в двух вариантах исполнения:
- с протоколированием сварочных процессов ZHSN-315E. Полуавтоматическое управление - программа анализирует все показатели процесса и сопровождает оператора инструкциями, память - 4000 циклов сварки, передача данных по USB на ПК.
- без протоколирования сварочных процессов ZHSN-315. Ручное управление с помощью электронных таблиц параметров сварки.
Функционально аппарат ZHSN состоит из 2-х блоков:
- гидравлический блок с панелью управления;
- центратора на стационарной раме с торцевателем и нагревательным элементом.
Общие характеристики: Источник питания 3-х фазный - 380В/50гц., потребляемая мощность - 4500 Вт.
Состав комплекта:

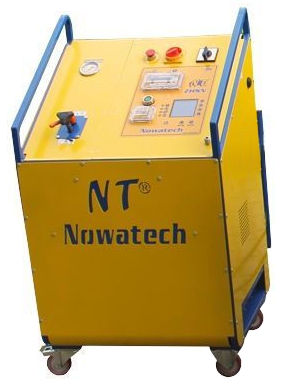

Гидравлическая станция с панелью управления
Предназначена для создания давления в закрытом контуре гидравлической системы. Управление кнопками на корпусе агрегата.
Контроль процесса сварки осуществляется с помощью дисплея и штатного манометра.
Гидравлический центратор на раме с торцевателем и нагревателем
Установка угла сварки реализуется двумя поворотными платформами. Связь с управляющим блоком осуществляется гидравлическими шлангами на быстросъемных соединениях. Вес центратора - 436 кг.
Прикладываемое усилие выставляется согласно электронных таблиц параметров сварки и измеряется с помощью штатного манометра
Нагревательная плита - 35 кг с торцевателем - 90 кг установлены на раме центратора.
Зажимы для изготовления крестовин типа X Ø90-315 мм
Редукционные адаптеры и зажимы позволяют изготовить крестовины со следующими диаметрами: 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 мм
Зажимы для изготовления тройников типа T (90°) Ø90-315 мм
Редукционные адаптеры и зажимы позволяют изготовить тройники типа Т со следующими диаметрами: 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 мм
Зажимы для изготовления тройников типа Y (45°) Ø90-315 мм
Редукционные адаптеры и зажимы позволяют изготовить тройники типа Y со следующими диаметрами: 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 мм
Зажимы для изготовления отводов от 0° до 90° Ø90-315 мм
Редукционные адаптеры и зажимы позволяют изготовить отводы со следующими диаметрами: 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 мм
Зажим узкий для прямой сварки в левом/правом исполнении Ø90-315 мм
Зажимы позволяют зафиксировать изделия со следующими диаметрами: 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 мм
Приспособление для приварки втулок под фланец Ø90-315 мм
Приспособление позволяют зафиксировать изделия со следующими диаметрами: 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 мм
