Nowatech ZHCB-500 Аппарат стыковой сварки с ручным управлением
Стыковой сварочный аппарат Nowatech ZHCB-500 - гидравлическое устройство для сварки труб PP/ПП (полипропилен), PE/ПЭ (полиэтилен), PVDF/ПВДФ (поливинилиденфторида) диаметром 200*-225*-250-280-315-355-400-450-500 мм с ручным управлением.
Источник питания - 230В/50гц., потребляемая мощность - 4950Вт., общий вес - 245 кг. Гарантия - 12 месяцев.
Оборудование стыковой сварки труб Nowatech ZHCB-500
Стыковая сварка - наиболее технологичный метод соединения труб во всех сферах применения материалов из термопластов. Аппарат стыковой сварки труб предназначен для комплексного решения задач по сварочному процессу и содержит в комплектации:- - Гидравлический блок UHRB-500 PLUS;
- - Центратор с гидравлическим приводом UMSN-500;
- - Вкладыши редукционные 200*-225*-250-280-315-355-400-450 мм;
- - Торцеватель электрический FRDN-500;
- - Нагреватель PGRN-500;
- - Модуль транспортировки PNRN-500
Краткие характеристики сварочного оборудования Nowatech:
Гидравлический агрегат UHRB-500 PLUS
Предназначен для создания давления в закрытом контуре гидравлической системы в диапазоне 0-160 бар.
Управление гидроагрегатом осуществляется с помощью джойстика и манометра на корпусе агрегата по расчетным таблицам.
Опционально доступен прибор протоколирования RZEN-2000 на 2000 протоколов и гидроаккумулятор для разгрузки
электрического генератора и гидронасоса на период остывания сварочного шва.
Источник питания - 230В/50Гц;
Мощность потребления - 550 Вт;
Максимальное давление - 160 бар;
Вес - 40 кг.

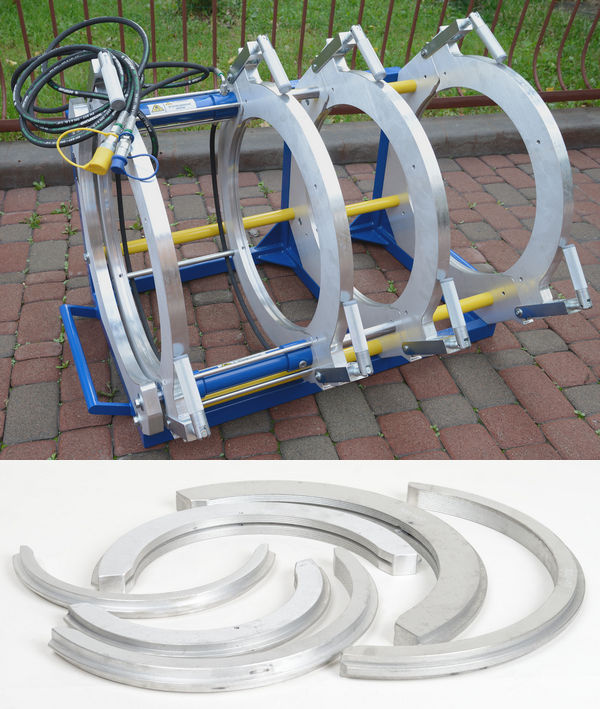

Центратор с гидравлическим приводом UMSN-500
Предназначен для центровки и создания механических усилий при стыковой сварке труб диаметром от 200* до 500 мм.
Оборудован четырьмя зажимами, два из которых неподвижны. Прикладываемое гидравлическое усилие выставляется согласно таблиц параметров сварки и измеряется с помощью штатного манометра.
При применении специальных угловых вкладышей 15° или 22,5° возможно изготовление сегментных отводов в полевых условиях без дополнительного оборудования.
Комплектуется вкладышами 200*-225*-250-280-315-355-400-450 мм. Вес вкладышей - 70 кг., вес центратора - 117 кг.
* - вкладыши по отдельному заказу.
Оборудован четырьмя зажимами, два из которых неподвижны. Прикладываемое гидравлическое усилие выставляется согласно таблиц параметров сварки и измеряется с помощью штатного манометра.
При применении специальных угловых вкладышей 15° или 22,5° возможно изготовление сегментных отводов в полевых условиях без дополнительного оборудования.
Комплектуется вкладышами 200*-225*-250-280-315-355-400-450 мм. Вес вкладышей - 70 кг., вес центратора - 117 кг.
* - вкладыши по отдельному заказу.
Торцеватель электрический FRDN-500
Предназначен для механической обработки торцов свариваемых труб для получения ровной плоскости
соприкосновения трубы с нагревательным элементом.
Источник питания - 230В/50гц;
Потребляемая мощность - 750Вт + редуктор;
Вес - 57 кг.
Нагревательный элемент PGRN-500соприкосновения трубы с нагревательным элементом.
Источник питания - 230В/50гц;
Потребляемая мощность - 750Вт + редуктор;
Вес - 57 кг.
Модуль нагрева предназначен для термической обработки торцов свариваемых труб с целью их последующего соединения на молекулярном уровне посредством прилагаемых центратором давлений. Управление температурой и временными интервалами осуществляется с помощью пульта, встроенного в ручку нагревателя.
Диапазон регулировки температуры 180-280°С, времени - 0-999 мин.
Питание 230В/50Гц, Мощность потребления - 3800Вт, Вес 18,0кг.
Диапазон регулировки температуры 180-280°С, времени - 0-999 мин.
Питание 230В/50Гц, Мощность потребления - 3800Вт, Вес 18,0кг.
Стенд для транспортировки инструментов PNRN-500
Предназначен для фиксации и транспортировки изделий во время технологических процессов сварки.
Выполнен в виде прочной конструкции из металлического каркаса.
Вес изделия - 18,0 кг.
Вес изделия - 18,0 кг.
Аксессуары и принадлежности к стыковым сварочным аппаратам
Иные модификации оборудования Nowatech для стыковой сварки труб 250-500 мм:
- Гидравлический сварочный аппарат с электронным управлением ZHCN-500;
- Гидравлический сварочный аппарат с полуавтоматическим управлением и протоколированием ZHCN-500E;
- Гидравлический сварочный аппарат с автоматическим управлением и протоколированием ZHCN-500 CNC.
