Nowatech ZHCB-160 Аппарат стыковой сварки с ручным управлением
Стыковой сварочный аппарат Nowatech ZHCB-160 - гидравлическое устройство для сварки труб PP/ПП (полипропилен), PE/ПЭ (полиэтилен), PVDF/ПВДФ (поливинилиденфторида) диаметром 50-63-75-90-110-140-160 мм с ручным управлением.
Источник питания - 230В/50гц., потребляемая мощность - 2750Вт., общий вес - 105 кг. Гарантия - 12 месяцев.

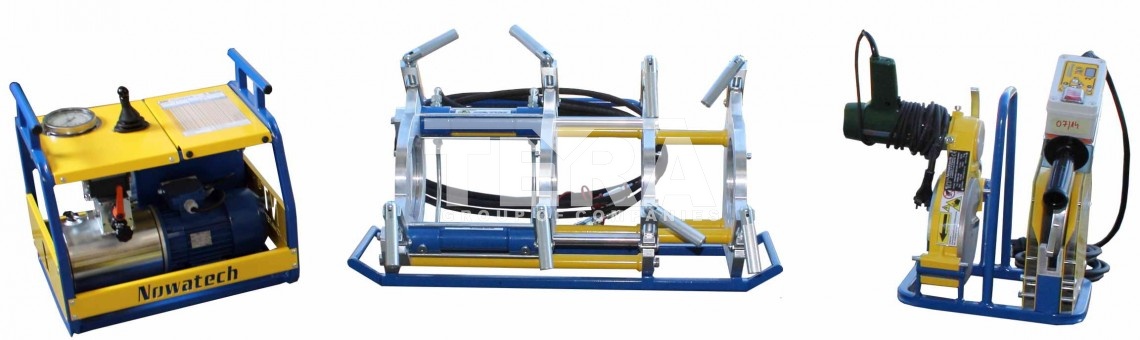

Оборудование стыковой сварки труб Nowatech ZHCB-160
Стыковая сварка - наиболее технологичный метод соединения труб во всех сферах применения материалов из термопластов. Аппарат стыковой сварки труб предназначен для комплексного решения задач по сварочному процессу и содержит в комплектации:- - Гидравлический блок UHRB-160-400 PLUS;
- - Центратор с гидравлическим приводом UMSN-160;
- - Вкладыши редукционные 50-63-75-90-110-125-140 мм;
- - Торцеватель электрический FRDN-160;
- - Нагреватель PGRN-160;
- - Модуль транспортировки PNRN-160
Краткие характеристики сварочного оборудования Nowatech:
Гидравлический агрегат UHRB-160-400 PLUS
Предназначен для создания давления в закрытом контуре гидравлической системы в диапазоне 0-100 бар.
Управление гидроагрегатом осуществляется с помощью джойстика и манометра на корпусе агрегата по расчетным таблицам.
Опционально доступен прибор протоколирования RZEN-2000 на 2000 протоколов и гидроаккумулятор для разгрузки
электрического генератора и гидронасоса на период остывания сварочного шва.
Источник питания - 230В/50Гц;
Мощность потребления - 550 Вт;
Максимальное давление - 100 бар;
Вес - 39 кг.
Центратор с гидравлическим приводом UMSN-160
Предназначен для центровки и создания механических усилий при стыковой сварке труб диаметром от 50 до 160 мм.
Оборудован четырьмя зажимами, два из которых неподвижны. Прикладываемое гидравлическое усилие выставляется согласно таблиц параметров сварки и измеряется с помощью штатного манометра. При применении специальных угловых вкладышей 15° или 22,5° возможно
изготовление сегментных отводов в полевых условиях без дополнительного оборудования.
Комплектуется вкладышами 50, 63, 75, 90, 110, 125, 140 мм. Вес вкладышей - 14 кг., вес центратора - 39 кг.
Оборудован четырьмя зажимами, два из которых неподвижны. Прикладываемое гидравлическое усилие выставляется согласно таблиц параметров сварки и измеряется с помощью штатного манометра. При применении специальных угловых вкладышей 15° или 22,5° возможно
изготовление сегментных отводов в полевых условиях без дополнительного оборудования.
Комплектуется вкладышами 50, 63, 75, 90, 110, 125, 140 мм. Вес вкладышей - 14 кг., вес центратора - 39 кг.
Торцеватель электрический FRDN-160
Предназначен для механической обработки торцов свариваемых труб для получения ровной плоскости
соприкосновения трубы с нагревательным элементом.
Источник питания - 230В/50гц;
Потребляемая мощность - 550Вт;
Вес - 8 кг.
Пульт управления
Нагревательный элемент PGRN-160соприкосновения трубы с нагревательным элементом.
Источник питания - 230В/50гц;
Потребляемая мощность - 550Вт;
Вес - 8 кг.

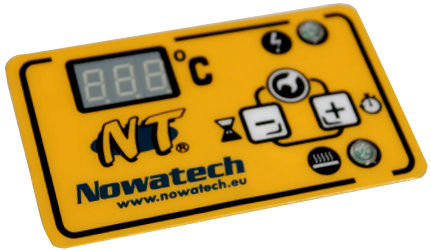

Пульт управления
Модуль нагрева предназначен для термической обработки торцов свариваемых труб с целью их последующего соединения на молекулярном уровне посредством прилагаемых центратором давлений. Управление температурой и временными интервалами осуществляется с помощью пульта, встроенного в ручку нагревателя.
Диапазон регулировки температуры 180-280°С, времени - 0-999 мин.
Питание 230В/50Гц, Мощность потребления - 1000Вт, Вес 4,5кг.
Диапазон регулировки температуры 180-280°С, времени - 0-999 мин.
Питание 230В/50Гц, Мощность потребления - 1000Вт, Вес 4,5кг.
Стенд для транспортировки инструментов PNRN-160
Предназначен для фиксации и транспортировки изделий во время технологических процессов сварки.
Выполнен в виде прочной конструкции из металлического каркаса.
Вес изделия - 3,5 кг.
Вес изделия - 3,5 кг.
Аксессуары и принадлежности к стыковым сварочным аппаратам
Иные модификации оборудования Nowatech для стыковой сварки труб 50-160 мм:
- Аппарат стыковой сварки с механическим центратором ZRNC-160;
- Гидравлический сварочный аппарат с электронным управлением ZHCN-160;
- Гидравлический сварочный аппарат с полуавтоматическим управлением и протоколированием ZHCN-160E;
- Гидравлический сварочный аппарат с автоматическим управлением и протоколированием ZHCN-160CNC.
